Cables para instalación eléctrica
CABLE FLEXIBLE ENVAINADO REDONDO TIPO TALLER
Los conductores están formados por cuerdas extraflexibles de alambres de cobre recocido clase 5 según IRAM NM 280, aislados por una capa de PVC especial resistente a la propagación de llama.
Los conductores son recubiertos por una envoltura penetrante redonda de PVC tipo ST5 extraflexible de excelentes propiedades mecánicas.
Aplicación: Para instalaciones móviles o portátiles del tipo de máquinas herramientas, tableros de comando, aparatos electrodomésticos o instalaciones de iluminación.
Temperatura máxima de servicio: 70°C
Tensión Nominal de Trabajo: 300/500V
Norma de referencia: IRAM NM 247-5
CABLE FLEXIBLE ENVAINADO CHATO
Los conductores están formados por cuerdas extraflexibles de alambres de cobre recocido clase 5 según IRAM NM 280, aislados por una capa de PVC especial resistente a la propagación de llama.
Los conductores son dispuestos en forma paralela y recubiertos por una envoltura penetrante redonda de PVC tipo ST5 extraflexible de excelentes propiedades mecánicas.
Aplicación: Para instalaciones móviles o portátiles del tipo de máquinas herramientas, tableros de comando, aparatos electrodomésticos o instalaciones de iluminación.
Temperatura máxima de servicio: 70°C
Tensión Nominal de Trabajo: 300/500V
Norma de referencia: IRAM NM 247-5
CABLE UNIPOLAR FLEXIBLE
Cuerda flexible de cobre recocido clase 4 y clase 5 según IRAM-NM 280, aislado por una capa de PVC especial resistente a la propagación de llama.
Aplicación: Para instalaciones fijas interiores, domiciliarias o industriales, tendido en cañería metálicas o plásticas, dentro de mampostería. Iluminación y distribución de energía en el interior de edificios civiles e industriales.
Rango de temperatura de servicio: entre -5°C y 70°C
Tensión Nominal de Trabajo: 450/750V
Norma de referencia: IRAM NM 247-3
Comparativa de cables para instalación eléctrica
| Característica | Tipo taller (envainado redondo) | Envainado chato | Unipolar flexible |
|---|---|---|---|
| Conductor | Cuerdas extraflexibles de cobre recocido, clase 5 | Cuerdas extraflexibles de cobre recocido, clase 5, dispuestas en forma paralela | Cuerda flexible de cobre recocido, clase 4 y clase 5 |
| Norma del conductor | IRAM NM 280 | IRAM NM 280 | IRAM NM 280 |
| Aislación | PVC resistente a la propagación de llama | PVC resistente a la propagación de llama | PVC resistente a la propagación de llama |
| Envoltura | PVC tipo ST5 extraflexible, redonda | PVC tipo ST5 extraflexible | Sin envoltura (unipolar) |
| Tensión nominal | 300/500 V | 300/500 V | 450/750 V |
| Temperatura de servicio | Máxima 70 °C | Máxima 70 °C | De −5 °C a 70 °C |
| Norma de referencia | IRAM NM 247-5 | IRAM NM 247-5 | IRAM NM 247-3 |
| Secciones disponibles | 2x0,50 a 2x2,50 mm², 3x0,50 a 3x2,50 mm², 4x0,75 y 4x1,50 mm² | 2x0,50 y 2x0,75 mm² | 1,00 a 6,00 mm² |
| Aplicación | Instalaciones móviles o portátiles: máquinas herramienta, tableros de comando, electrodomésticos e iluminación | Instalaciones móviles o portátiles: máquinas herramienta, tableros de comando, electrodomésticos e iluminación | Instalaciones fijas interiores, domiciliarias o industriales; tendido en cañería metálica o plástica y dentro de mampostería |
La norma de referencia de cada cable figura en la tabla. Para conocer cómo controlamos la calidad de lo que fabricamos, visitá nuestra página de política de calidad y certificaciones.
Preguntas frecuentes sobre cables para instalación
¿Qué diferencia hay entre un cable tipo taller y un unipolar flexible?
El tipo taller lleva envoltura de PVC tipo ST5 y está pensado para instalaciones móviles o portátiles, con tensión nominal de 300/500 V. El unipolar flexible no lleva envoltura, trabaja a 450/750 V y se usa en instalaciones fijas, dentro de cañería o mampostería.
¿Qué norma cumple cada uno?
Los cables envainados, tipo taller y chato, tienen como norma de referencia IRAM NM 247-5, y el unipolar flexible IRAM NM 247-3. En los tres casos el conductor responde a IRAM NM 280.
¿Hasta qué temperatura trabajan?
Los envainados admiten una temperatura máxima de servicio de 70 °C. El unipolar flexible trabaja entre −5 °C y 70 °C.
¿Cuál corresponde para una máquina herramienta?
Tipo taller o envainado chato: son los previstos para instalaciones móviles o portátiles, incluidas máquinas herramienta y tableros de comando.
¿Cuál corresponde para una instalación embutida?
Unipolar flexible: es el previsto para instalaciones fijas interiores con tendido en cañería o dentro de mampostería.
¿En qué secciones se fabrican?
El unipolar flexible se fabrica de 1,00 a 6,00 mm². El tipo taller, de 2×0,50 a 2×2,50 mm², de 3×0,50 a 3×2,50 mm², y en 4×0,75 y 4×1,50 mm². El envainado chato, en 2×0,50 y 2×0,75 mm². Las tablas de esta página detallan espesor de aislación, diámetro exterior, peso y resistencia de cada sección.
¿Necesitás el cable ya armado con fichas y terminales? También fabricamos conjuntos eléctricos armados a medida.

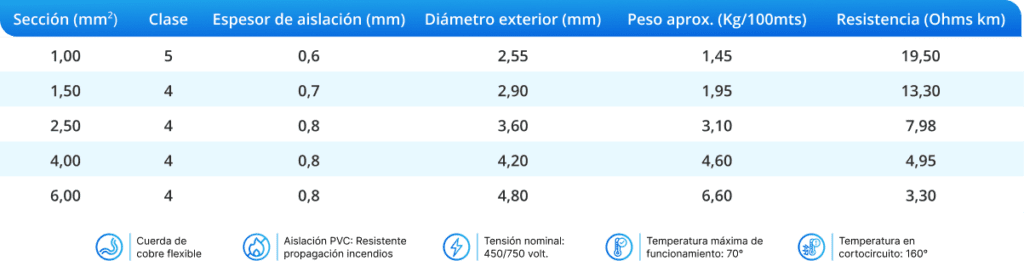

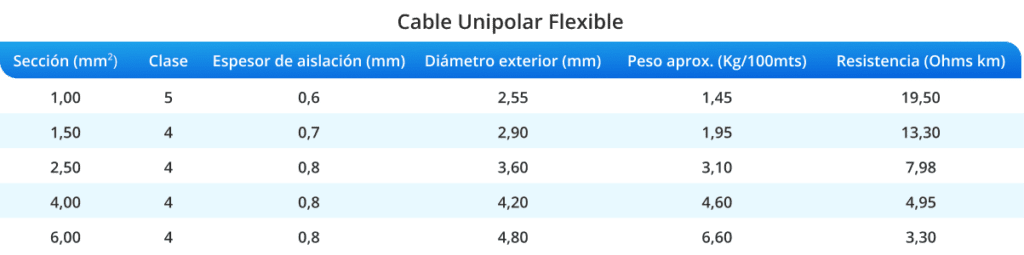

Secciones del cable unipolar flexible
| Sección (mm²) | Clase | Espesor de aislación (mm) | Diámetro exterior (mm) | Peso aprox. (kg/100 m) | Resistencia máx. (Ω/km) |
|---|---|---|---|---|---|
| 1,00 | 5 | 0,6 | 2,55 | 1,45 | 19,50 |
| 1,50 | 4 | 0,7 | 2,90 | 1,95 | 13,30 |
| 2,50 | 4 | 0,8 | 3,60 | 3,10 | 7,98 |
| 4,00 | 4 | 0,8 | 4,20 | 4,60 | 4,95 |
| 6,00 | 4 | 0,8 | 4,80 | 6,60 | 3,30 |
Cuerda de cobre flexible. Aislación de PVC resistente a la propagación de incendios. Tensión nominal 450/750 V. Temperatura máxima de funcionamiento: 70 °C. Temperatura en cortocircuito: 160 °C.

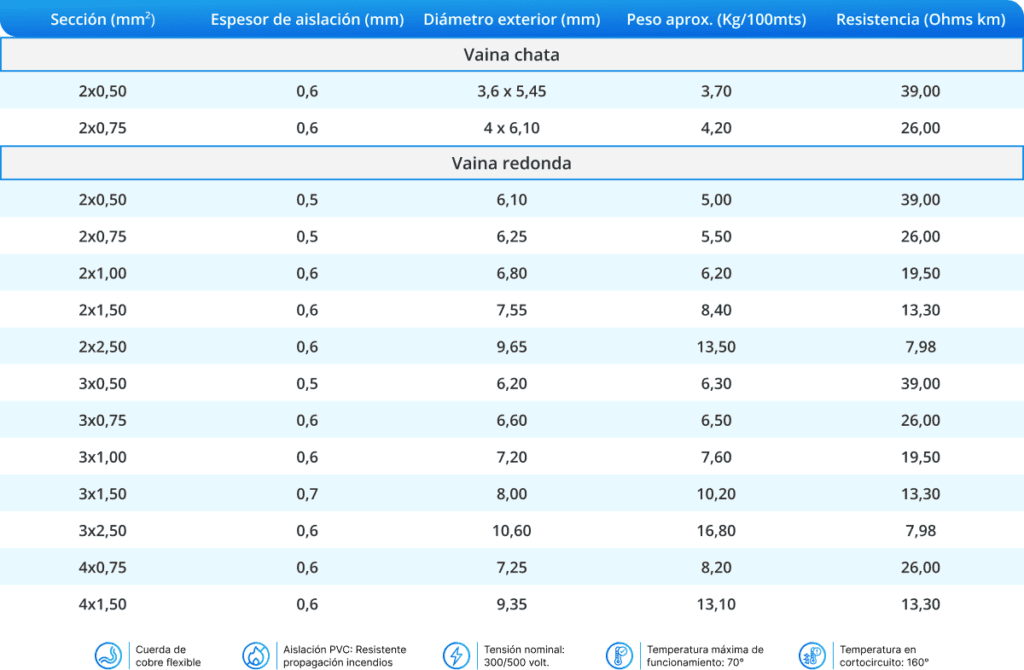

Secciones del cable tipo taller y envainado chato
| Sección (mm²) | Espesor de aislación (mm) | Diámetro exterior (mm) | Peso aprox. (kg/100 m) | Resistencia máx. (Ω/km) |
|---|---|---|---|---|
| Envainado chato | ||||
| 2x0,50 | 0,6 | 3,6 x 5,45 | 3,70 | 39,00 |
| 2x0,75 | 0,6 | 4 x 6,10 | 4,20 | 26,00 |
| Tipo taller (envainado redondo) | ||||
| 2x0,50 | 0,5 | 6,10 | 5,00 | 39,00 |
| 2x0,75 | 0,5 | 6,25 | 5,50 | 26,00 |
| 2x1,00 | 0,6 | 6,80 | 6,20 | 19,50 |
| 2x1,50 | 0,6 | 7,55 | 8,40 | 13,30 |
| 2x2,50 | 0,6 | 9,65 | 13,50 | 7,98 |
| 3x0,50 | 0,5 | 6,20 | 6,30 | 39,00 |
| 3x0,75 | 0,6 | 6,60 | 6,50 | 26,00 |
| 3x1,00 | 0,6 | 7,20 | 7,60 | 19,50 |
| 3x1,50 | 0,7 | 8,00 | 10,20 | 13,30 |
| 3x2,50 | 0,6 | 10,60 | 16,80 | 7,98 |
| 4x0,75 | 0,6 | 7,25 | 8,20 | 26,00 |
| 4x1,50 | 0,6 | 9,35 | 13,10 | 13,30 |
Cuerda de cobre flexible. Aislación de PVC resistente a la propagación de incendios. Tensión nominal 300/500 V. Temperatura máxima de funcionamiento: 70 °C. Temperatura en cortocircuito: 160 °C.
